کابینت تجهیزات بیرونی با سیستم برق اصلاح کننده و سیستم تهویه هوشمند ادغام شده است
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ESTEL |
| گواهی: | ISO9001 |
| شماره مدل: | ET9090210-40U |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 3-4 هفته |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 5000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| یک محفظه:: | 19 اینچ، 40U | مواد کابینت: | فولاد گالوانیزه با عایق بندی |
|---|---|---|---|
| ابعاد خارجی: | W×D×H 900x900×2100mm | رنگ: | خاکستری RAL7032 |
| در: | یک درب جلو | پوشش: | پوشش پودری ضد خوردگی در فضای باز |
| برجسته کردن: | کابینت مخابراتی بیرونی با سیستم تهویه هوشمند,کابینت های تجهیزات بیرونی اصلاح کننده یکپارچه,کابینت تجهیزات بیرونی,Integrated Rectifier Outdoor Equipment Cabinets,Outdoor Equipment Cabinets |
||
توضیحات محصول
کابینت تجهیزات بیرونی با سیستم برق اصلاح کننده و سیستم تهویه هوشمند ادغام شده است
1کابینت تجهیزات بیرونی با سیستم برق اصلاح کننده و ویژگی های سیستم تهویه هوشمند:
● ساخت و ساز سنگین در فضای باز
● 40 واحد قفسه (RU) ، ریل استاندارد 19
● دسترسی جلو (رسیدن عقب اختیاری)
● سیستم قفل سه نقطه ای ضد سرقت
● پوشش پودری بیرونی، ضد خوردگی
● رنگ استاندارد: خاکستری روشن، RAL7035
● ورودی کابل در پایین کابینت
● میله ی زمین گیری را اضافه کنید
● قفل درب را اضافه کنید
● راه حل های خنک کننده اختیاری: تهویه هوا، تهویه هوا، مبادله گرما
2پارامتر فنی محفظه های بیرونی یکپارچه:
| دسته بندی | ET48300-Y45D613A | |
| سیستم | ابعاد ((ملی متر) | 482.0(W) *350.0(D) *13U(H) |
| وزن | ≤20kg ((بدون ماژول اصلاح کننده) | |
| حالت خنک کننده | خنک سازی طبیعی | |
| حالت نصب | نصب شده بر روی قفسه 19 اینچی یا داخل کابینت | |
| درجه IP | IP20 | |
| توزیع AC | ولتاژ ورودی | 353-406Vac |
| ولتاژ ورودی نامی | 380Vac | |
| ظرفیت ورودی | 63A/3P | |
| SPD AC | 20kA/40kA، 8/20μs | |
| توزیع خورشیدی | ولتاژ ورودی | 120-425Vac |
| ولتاژ ورودی نامی | ۳۴۰Vac | |
| ظرفیت ورودی | 25A/2P*8 MCB | |
| SPD AC | 20kA/40kA، 8/20μs | |
|
دی سی توزیع
|
ولتاژ خروجی | -42-58VDC، ارزش نامی: -53.5VDC |
| حداکثر ظرفیت | ۲۴ کیلووات | |
| اتصال باتری | 125A/1Px4 | |
| دستگاه های شکستن بار |
LLVD:125A/1P*4+63A/1P*4+32A/1P*3؛ BLVD:6A/1P*3+10A/1P*4+16A/1P*4؛ |
|
| SPD DC | 10kA/، 8/20μs | |
| اصلاح کننده | کارایی | ≥96%@340Vdc/ 53.5VDC بار نامی |
| قدرت نامی | ۳۰۰۰ ولت ((۲۰۰ ۰۴۲۵ ولت در دما) | |
| دمای کار | -40°C~+75°C ((به طور کامل در زیر 55°C) | |
| ابعاد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| حالت خنک کننده | خنک سازی اجباری با فن | |
| کنترل کننده | ورودی سیگنال | 4 AI ((3 دمای باتری، 1 دمای محیط) ، 6 DI ((SPD، 6 DI مشترک) |
| خروجی آژیر | 4 تماس خشک | |
| پورت ارتباطی | رابط LAN/RS232/RS485,LAN-SNMP,TCP/IP | |
| حالت نمایش | صفحه LCD | |
|
محیط زیست
|
دمای کار | -40°C تا +65°C |
| دمای ذخیره سازی | -40°C~+70°C | |
| رطوبت کاری | 0٪ تا 95٪ ((غیر فشرده سازی) | |
| ارتفاع | 0 ~ 3000m ((اگر ارتفاع در محدوده 2000m تا 3000m باشد، حداکثر دمای عملیاتی با افزایش ارتفاع 200m 1 °C کاهش می یابد.) |
|
3سیستم خنک کننده
4کنترل کننده سیستم راست کننده:
MC2600 یک کنترلر قدرت DC نسل جدید است که توسط MEGMEET توسعه یافته است. این دستگاه دارای بسیاری از ویژگی ها و توابع و رابط کاربری قوی تر، کاربر پسند تر و آسان برای استفاده است.یک سیستم نظارت بر قدرت توسط این ماژول نظارت همراه با ماژول های تنظیم کننده Megmeet تشکیل شده است، ماژول های خورشیدی و چارچوب پلاگین توزیع (یا کابینت توزیع) ، تحقق عملیات تعاملی در رابط های انسان-ماشین، نظارت بر وضعیت عملکرد سیستم،مدیریت باتری هوشمند، و مدیریت خودکار صرفه جویی در انرژی. کنترل کننده MC2600 چندین رابط ارتباطی مانند CAN، RS485، اترنت و تماس های خشک را فراهم می کند.پورت های RS485 و اترنت عملکرد انعطاف پذیر گسترش و تنظیم پارامترها را فراهم می کنند، دانلود / آپلود نرم افزار و یاداشت ها، دسترسی به سیستم مانیتور از راه دور، و می تواند نظارت از راه دور را درک کند.MC2600 می تواند به عنوان یک سیستم جداگانه یا یک سیستم هیبریدی از ماژول های صاف کننده و ماژول های خورشیدی استفاده شود..
5ترکیب سیستم:
کنترل کننده MC2600 همراه با ماژول های صاف کننده، ماژول های خورشیدی، ژنراتورهای دیزل، فریم پلاگین توزیع (یا
یک سیستم نظارت بر قدرت ارتباطی شکل می دهد. شکل 1-1 راه حل نظارت بر سیستم را نشان می دهد.
6. IVS ((سیستم تهویه هوشمند) اصل کار:
این سیستم یک سیستم تهویه هوشمند است که گردش هوا، تصفیه هوا و کنترل خنک کننده را برای اتاق مخابرات فراهم می کند.به طور مستقیم هوا سرد را از بیرون به اتاق مخابرات جذب می کند و هوا گرم را از اتاق مخابرات به خارج خارج می کند تا خنک سازی طبیعی را تحقق بخشداین سیستم می تواند به صورت مستقل یا با دستگاه خنک کننده تهویه مطبوع استفاده شود.
پارامترهای فنی
منبع برق: DC48V
جریان: 1A
حجم هوا: 560CFM
صدا: ≤55dB
کاربرد: قابل استفاده برای انواع مختلف کابینت ها.
7. نمودار کار:
| دست ها نرماله | خرابی تهویه مطبوع | شکست اصلی | ||||||
| بذارين | تهویه مطبوع روشن شده | بذارين | بذارين | بعد از LVLD | ||||
| دمای داخل کابینت | <35 درجه سانتیگراد | ۳۵ تا ۴۰ درجه | >40 درجه سانتیگراد | <35 درجه سانتیگراد | ≥35°C | <35 درجه سانتیگراد | ≥35°C | |
| تهویه مطبوع | خاموش | خاموش | روشن کردن اتوماتیک | خاموش | خاموش | خاموش | خاموش | خاموش |
|
باهوش سیستم تهویه |
یک فن واحد روشن و شروع به کار | چند فن قدرت و شروع به کار | خاموش | یک فن واحد روشن و شروع به کار | چند فن قدرت و شروع به کار | یک فن واحد روشن و شروع به کار | چند فن قدرت و شروع به کار | خاموش |

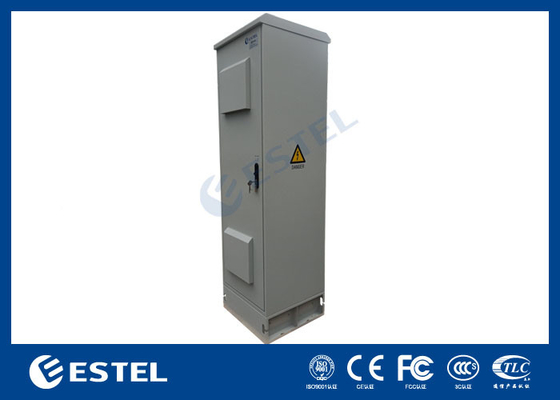

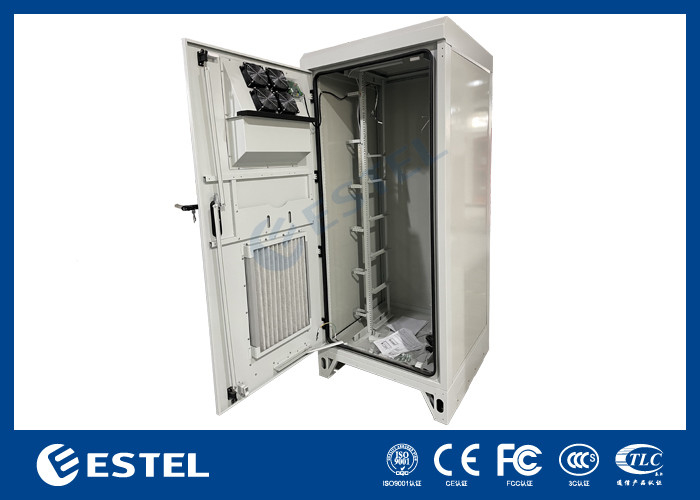

8عکس کابينت:
