ET757520A-38U کابینت محفظه الکتریکی بیرونی نصب شده در کف با تهویه مطبوع
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ESTEL |
| گواهی: | ISO9001, CE, RoHs |
| شماره مدل: | ET757520A-38U |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 3-4 هفته |
| شرایط پرداخت: | L/C، Western Union، T/T |
| قابلیت ارائه: | 5000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| مواد: | فولاد گالوانیزه با کیفیت خوب | تحمل بار کابینت: | ≥400 کیلوگرم |
|---|---|---|---|
| حفاظت از ورود: | IP55 | چیدمان: | 1 محفظه |
| در: | با یک درب ورودی | خنک کننده: | تهویه کننده هوا |
| مدل: | ET757520A-38U | ابعاد خارجی: | W*D*H 750*750*2000mm |
| برجسته کردن: | دستگاه تهویه مطبوع کابینت محفظه برق بیرونی,کابینت محفظه برقی بیرونی نصب شده بر روی کف,38U کابینت محفظه برق بیرونی,Floor Mounted Outdoor Electrical Enclosure Cabinet,38U Outdoor Electrical Enclosure Cabinet |
||
توضیحات محصول
ET757520A-38U کابینت محفظه برقی بیرونی نصب شده در کف با تهویه مطبوع
1.ET757520A-38U ساختار کابینت بیرونی
(1) ابعاد بیرونی W×D×H 750×750×2000mm
(2) یک محفظه، 38U فضای آزاد
(3) یک درب جلویی؛ با قفل ویژه برای کابینت بیرونی (قفل پشتیبان)
(4) مواد: فولاد گالوانیزه؛ یک دیوار، ضخامت: 1.2mm، با عایق حرارتی PEF 20mm.
(5) پایان دادن به سطح: کاهش چربی، ترشح، شستن فسفر، تمیز کردن و پوشش قدرت.
2محفظه ضد آب و هوا ویژگی ها
- مواد: فولاد گالوانیزه با کیفیت خوب
- درمان سطحی: از روغن کردن، از خشک کردن، فسفات ضد زنگ (یا گالوانیزاسیون) ، پوشش پودری
- حمل بار کابینت: ≥400kg
- حفاظت از نفوذ: IP55
- مقاومت در برابر آتش: مطابق با GB5169.7 آزمون A
- مقاومت مکانیکی: هر سطح می تواند فشار عمودی > 980N را تحمل کند؛ پس از باز کردن درب، انتهای بیرونی آن می تواند فشار عمودی > 200N را تحمل کند.
- مقاومت عایق بندی: مقاومت عایق بندی بین دستگاه های زمین گیری و قسمت های بدن کابینت کمتر از 2 × 104M / 500V ((DC) نیست.
- ولتاژ مقاومت: ولتاژ مقاومت بین دستگاه های زمین گیری و قسمت های بدن کابینت کمتر از 3000V ((DC) / 1 دقیقه نیست.
3قاب برقی جدول 1 انطباق با استاندارد
| استاندارد | توضیحات |
| GB/T 17626.7-1998 | سازگاری الکترومغناطیسی |
| GB47061 | ایمنی لوازم خانگی و لوازم الکتریکی با استفاده مشابه |
| GB47981 | شرایط محیطی موجود در برنامه برای محصولات الکتریکی و الکترونیکی - ذخیره سازی |
| GB47982 | شرایط زیست محیطی موجود در برنامه برای محصولات الکتریکی و الکترونیکی - حمل و نقل |
| GB47983 | شرایط محیطی موجود در برنامه برای محصولات الکتریکی و الکترونیکی - استفاده |

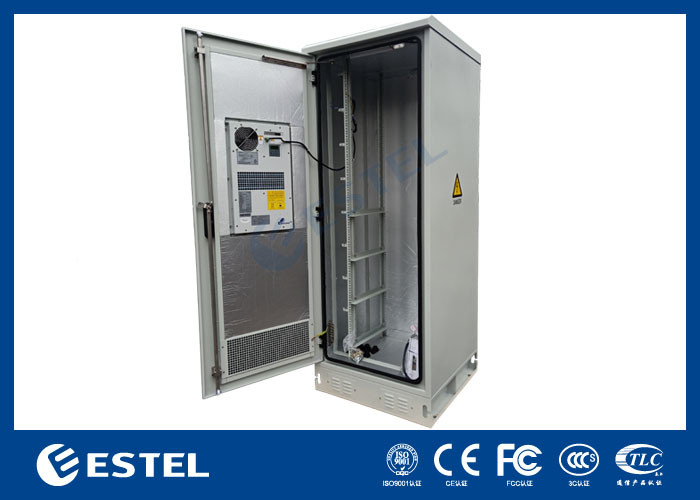

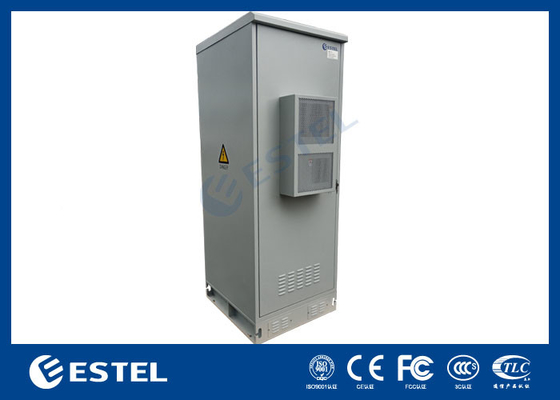

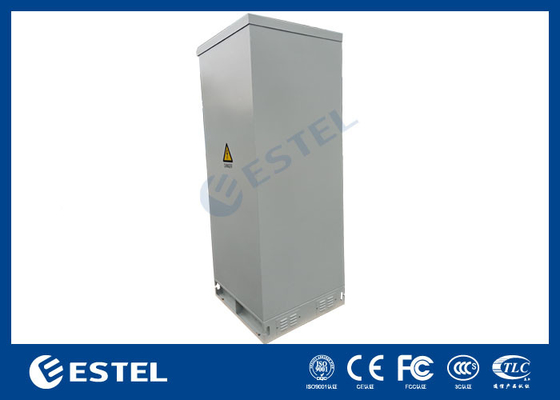

4. کابینت نصب شده روی کف عکس ها و نمودار
5کابینت با پارامترهای فنی تهویه مطبوع
| ماده | نوع | پارامتر فنی |
| ساختار | ابعاد | ابعاد بیرونی: W*D*H 750*750*2000mm |
| طرح بندی | یک قسمت | |
| روش نصب تجهیزات | 19 ′′ قفسه، 38U فضای آزاد | |
| در | با یک درب جلویی، و قفل سه نقطه ای برای کابینت بیرونی (قفل پشتیبان) | |
| مواد | فولاد گالوانیزه، دیواری واحد با عایق | |
| عایق گرما | 20mm PEF | |
| حفاظت از ورود | IP55 | |
| راه نصب | از مواد شیمیایی: | |
| کنترل دما | خنک کننده | تهویه مطبوع |
| نورپردازی | لامپ LED | لامپ LED |
| درجه حرارت | درجه حرارت | دمای کار: -40°C ~ +55°C |
| دمای ذخیره سازی: -50°C ~ + 70°C | ||
| دمای حمل: -50°C ~ +70°C | ||
| رطوبت | رطوبت نسبی | 5٪ تا 95٪ |
| فشار | فشار هوا | 62kpa ~ 101kpa (مانند ارتفاع 0m ~ 5000m) |
| شدت تشعشعات | شدت تابش خورشیدی | 1120 × (1±5%) W/m2 |
6فهرست لوازم کابینت
| نه، نه | ماده | مقدار | واحد | مشخصات |
| 1 | کابینت برق بیرونی | 1 | تنظیم شده |
(1) ابعاد بیرونی: W*D*H 750*750*2000mm (2) یک محفظه: 19، 38U (3)با یک درب جلویی و قفل سه نقطه ای برای کابینت بیرونی (قفل پشتیبان) (4) مواد: فولاد گالوانیزه، یک دیوار با عایق بندی |
| 2 | تهویه مطبوع | 1 | تنظیم شده | ظرفیت خنک کننده: 600W، منبع برق: 48VDC |
| 3 | لامپ LED | 1 | PC | 48VDC |
| 4 | بسته بندی | 1 | تنظیم شده | جعبه چوبی |
