DC48V ریک ماونت ریکتیفایر 90A ظرفیت بالا 220VAC ریکتیفایر تک فاز مخابراتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ESTEL |
| گواهی: | ISO |
| شماره مدل: | M45D65B |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Depending on order quantity |
| جزئیات بسته بندی: | کارتن + جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T، وسترن یونیون، پی پال |
| قابلیت ارائه: | 3000 مجموعه در ماه |
|
اطلاعات تکمیلی |
|||
| ولتاژ ورودی نامی: | 48VDC | ظرفیت: | 5.2 کیلو وات |
|---|---|---|---|
| ولتاژ و فرکانس خروجی: | -43~-58VDC، مقدار امتیاز: -53.5VDC | ضریب قدرت: | ≥0.99 |
| نصب: | پایه رک 19 اینچی استاندارد | ابعاد: | 482.0(W)*350.0(D)*2U(H) |
| برجسته کردن: | DC48V راست کننده نصب راک,اصلاح کننده تک فاز با ظرفیت بالا,220VAC تک فاز اصلاح کننده مخابراتی,High Capacity Telecom Single Phase Rectifier,220VAC Telecom Single Phase Rectifier |
||
توضیحات محصول
DC48V Rack Mount Rectifier 90A ظرفیت بالا 220VAC Telecom Rectifier تک فاز
1. DC48V Rack Mount Rectifier 90A با ظرفیت بالا 220VAC Telecom یکسو کننده تک فاز نمای کلی

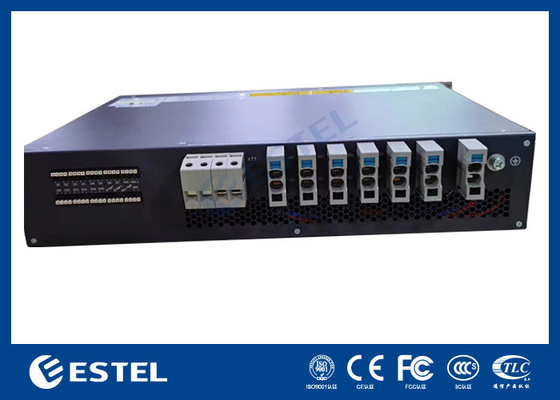

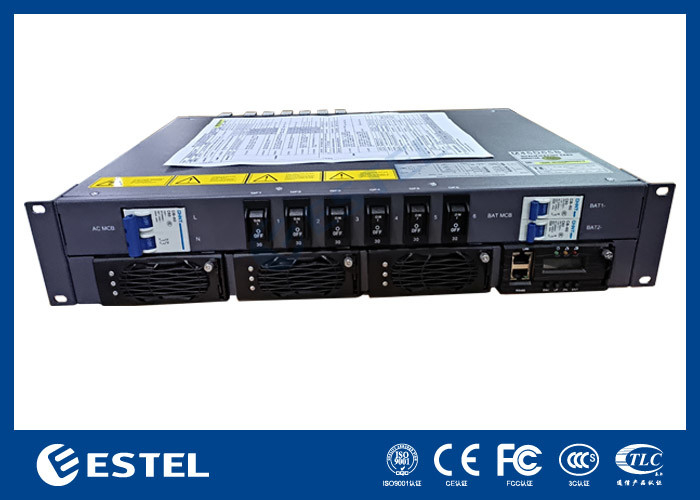

M45D65Bیک رک فرعی 19 اینچی برای سیستم قدرت هیبریدی، با طراحی جمع و جور ارتفاع 2U برای رفع نیازهای کاربردی حیاتی فیبر و انتقال مایکروویو، دستگاه دسترسی، سوئیچ است.
حداکثر توان سیستم 90 آمپر با ورودی AC/ورودی DC/باتری/بار MCB است.کابل ها از جلو با MCB و باسبار دسترسی دارند.این سیستم برق ارتباط 48- ولت را تامین می کند تجهیزات.
2. DC48V Rack Mount Rectifier 90A با ظرفیت بالا 220VAC Telecom پارامتر سیستم یکسو کننده تک فاز
| سیستم | بعد، ابعاد، اندازه | 482.0(W)*350.0(D)*2U(H) |
| وزن | ≤15 کیلوگرم (بدون یکسو کننده) | |
| حالت خنک کننده | خنک کننده طبیعی | |
| حالت نصب | روی قفسه 19 اینچی یا داخل کابینت نصب می شود | |
| حالت کابل کشی | ورودی بالا و خروجی بالا | |
| حالت تعمیر و نگهداری | تعمیر و نگهداری جلو، تغییر درجه ماژول پشتیبانی | |
| سطح حفاظت | IP20 | |
| توزیع AC | حالت ورودی | 220VAC تک فاز |
| ظرفیت ورودی | 1×50A/2P；MCB:C63A/2P | |
| فرکانس ورودی | 45 ~ 65 هرتز، مقدار نامی: 50 هرتز / 60 هرتز | |
| AC SPD | 20kA/40kA،8/20μs | |
| توزیع DC | ولتاژ خروجی | -43~-58VDC، ارزش رتبه بندی شده:-53.5VDC |
| حداکثر ظرفیت | 5.2 کیلو وات | |
| باطری شکن | 2×85A/2P；MCB:C63A/1P*2 | |
| بار شکن | 6×30A/1P | |
| DC SPD | 10kA/,8/20μs | |
| یکسو کننده | ولتاژ ورودی | 85 VAC × 300 VAC، دارای امتیاز 220 VAC |
| بهره وری | ＞96% | |
| قدرت نامی | 1740W (176~300VAC) | |
| دمای کاری | -40℃~+75℃ (خروجی کامل زیر 50℃) | |
| بعد، ابعاد، اندازه | 106.5mm(W)×286mm(D)×41.5mm (1U/H) | |
| وزن | ≤2 کیلوگرم | |
| حالت خنک کننده | خنک کننده اجباری | |
| ضریب قدرت | ≥0.99 | |
| THD | ≤5٪ | |
| کنترل کننده | ورودی سیگنال | 4AI (3 دمای باتری، 1 دمای محیط)، 7DI (SPD، 6 معمولی DI) |
| خروجی آلارم | 6 تماس خشک | |
| پورت ارتباطی | RS485، SNMP | |
| حالت نمایش | LCD | |
| محیط | دمای عملیاتی | -40℃~+75℃ (خروجی کامل زیر 50 درجه سانتیگراد) |
| دمای ذخیره سازی | -40℃~+70℃ | |
| رطوبت عملیاتی | 5٪ ~ 95٪ (غیر متراکم) | |
| ارتفاع | 0 ~ 3000 متر (اگر ارتفاع در محدوده 2000 متر تا 3000 متر باشد، با افزایش ارتفاع 200 متری، حداکثر دمای عملیاتی 1 درجه کاهش می یابد.) |
3. Telecom Rectifier جزئیات سریع
- عرض استاندارد 19 اینچ برای استفاده چند منظوره
- طراحی فشرده با ارتفاع 2U، صرفه جویی در فضا و هزینه های نصب
- عملکرد جلو و دسترسی به کابل برای نگهداری راحت
- مدیریت باتری پیشرفته برای عمر طولانی باتری
- پورت های ارتباطی مختلف برای شبکه های انعطاف پذیر و نظارت از راه دور
- یکسو کننده و کنترلر قابل اتصال داغ برای نگهداری آسان آنلاین
- محدوده ولتاژ ورودی گسترده (85-300Vac) برای سازگاری با شبکه های برق
4. اصول کار
(1) ورودی AC: ماژول یکسو کننده راه اندازی پس از روشن شدن AC، خروجی -48Vdc، در همان زمان شارژ باتری و قدرت ماژول تبدیل، ماژول تبدیل خروجی 220Vac.
در شرایط عادی، پارامترهای ماژول یکسو کننده و واحد توزیع همگی تحت کنترل ماژول نظارت هستند و بر اساس پارامترهای از پیش تعیین شده یا دستورات کاربر عمل می کنند.اگر خطای برق AC،
باتری به سیستم انرژی می دهد و خروجی را ادامه می دهد - 48 VDC و 220 vac، با تخلیه باتری، ولتاژ باتری شروع به کاهش می کند، زمانی که ولتاژ زیر 43.2 V + / - 0.5 V است.
ماژول مانیتورینگ سیگنال کم ولتاژ باتری را ارسال می کند و خروجی بار را مستقیماً می بندد، سپس سیستم قدرت کار نمی کند.هنگامی که شبکه AC خارجی بازیابی می شود،
سیستم به طور معمول دوباره کار خواهد کرد.(همه داده های نظارتی بالا مقادیر پیش فرض سیستم هستند و توسط کاربر قابل تنظیم مجدد هستند)
(2) ورودی -48 ولت: بدون جریان AC یا بدون اتصال AC، دسترسی به پورت بار خارجی -48 ولت تا -48 ولت، ماژول نظارت و تبدیل راه اندازی، خروجی 220 ولت.
5. ماژول یکسو کننده
پنل ماژول
(1) نشانگر قدرت
(2) نشانگر هشدار
(3) نشانگر خطا
(4) چفت قفل
(5) دسته
سه نشانگر روی پانل وجود دارد که برای نشان دادن وضعیت عملکرد یکسو کننده استفاده می شود، برای جزئیات به جدول زیر مراجعه کنید.
توضیح نشانگر یکسو کننده جدول
| شاخص | رنگ | وضعیت | دلایل وضعیت غیر طبیعی |
| شاخص توان | سبز | به طور معمول روشن است | ماژول دارای ورودی برق است |
| خاموش | خطای منبع تغذیه (بدون ورودی برق یا OVP، UVP ورودی برق). عدم خروجی | ||
| نشانگر هشدار | رنگ زرد | به طور معمول روشن است | هشدار دما (OTP هنگامی که دمای محیط 65 درجه است) |
| ماژول در حالت خواب زمستانی است.(نور نشانگر، بدون آلارم) | |||
| ماژول دارای محدودیت جریان است | |||
| سوسو زدن | شکست ارتباطی | ||
|
عیب نشانگر |
قرمز | به طور معمول روشن است |
عدم خروجی ناشی از دلایل داخلی ماژول مانند OVP، فن خطا، OTP |
| به طور معمول خاموش است | ماژول به درستی اجرا می شود. |
6. Controller-MC2600

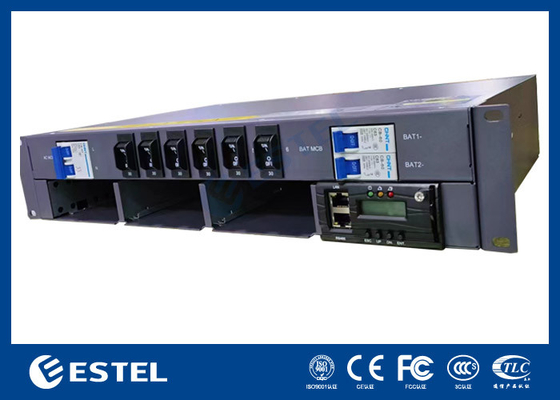

پنل جلویی MC2600
- پورت LAN
- پورت RS485
- نشانگر اجرا
- نشانگر هشدار جزئی
- نشانگر زنگ اصلی
- رسیدگی
- دکمه ها
جدول برای توضیحات دکمه کنترلر
| دکمه | شرح | |
| خروج |
بدون ذخیره کردن به منوی قبلی باز می گردد تنظیمات. |
دکمه ESC و ENT را در قسمت فشار دهید در همان زمان در یک دوره کوتاه از زمان می تواند کنترلر را مجددا راه اندازی کند. |
|
گوش و حلق و بینی
|
Ø از حالت آماده به کار وارد منوی اصلی می شود صفحه نمایش Ø از منوی اصلی وارد منوی فرعی می شود. Ø تنظیمات منو را ذخیره می کند. |
|
| بالا |
به منوی قبلی می‌چرخد یا پارامتر را تنظیم می‌کند ارزش های. هنگام تنظیم مقادیر پارامتر، می توانید نگه دارید این دکمه برای تنظیم سریع مقادیر. |
زمانی که مقدار پارامتر توسط چند نوع رشته، به بالا فشار دهید یا دکمه پایین برای تغییر هر مقدار. پس از تنظیم مقدار، دکمه را فشار دهید دکمه تایید برای حرکت مکان نما به طور خودکار |
| DN. |
به منوی بعدی می رود یا مقادیر پارامتر را تنظیم می کند. هنگام تنظیم مقادیر پارامتر، می توانید نگه دارید این دکمه برای تنظیم سریع مقادیر. |
|
نشانگر روی پانل کنترل در جدول زیر نشان داده شده است
| تایپ کنید | رنگ | حالت | دستورالعمل ها |
| نشانگر اجرا | سبز | سوسو زدن | کنترلر به درستی کار می کند |
| خاموش | کنترلر خطا دارد یا ورودی DC ندارد | ||
| هشدار جزئی | رنگ زرد | به طور معمول روشن است | کنترلر یک آلارم جزئی ایجاد می کند |
| خاموش | کنترلر هیچ آلارم جزئی تولید نمی کند | ||
| آلارم اصلی | قرمز | به طور معمول روشن است | کنترلر یک آلارم بزرگ تولید می کند |
| خاموش | کنترلر هیچ آلارم اصلی تولید نمی کند |
کنترلر دو پورت ارتباطی را فراهم می کند،
تعریف پورت ارتباطی RS485 در جدول زیر نشان داده شده است
| پین شماره | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| نام سیگنال | RS485+ | - | RS485- | - | - | - | - | - |
تعریف رابط پورت اترنت LAN در جدول نشان داده شده است
| پین شماره | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| نام سیگنال | TX+ | TX- | RX+ | - | - | RX- | - | - |
7. رابط DI/DO
پانل جلویی برد رابط DI/DO
ورودی دیجیتال زیرمنوی منوی تنظیمات پارامتر است که عمدتاً برای اپراتور برای پیکربندی حالت عادی ورودی 8 سوئیچ دیجیتال در سیستم استفاده می شود.
تنظیم پارامتر ورودی رله جدول
| شماره دیجیتال | نام دیجیتال | DI نرمال | شرح |
| DI1 | هشدار HEX | نه | وقتی باز می شود طبیعی است.و زنگ هشدار هنگام بسته شدن رخ می دهد. |
| DI2 | زنگ درب PWC | NC | وقتی باز می شود طبیعی است.و زنگ هشدار هنگام بسته شدن رخ می دهد. |
| DI3 | زنگ هشدار BT | نه | وقتی باز می شود طبیعی است.و زنگ هشدار هنگام بسته شدن رخ می دهد. |
| DI4 | زنگ هشدار BC | نه | وقتی باز می شود طبیعی است.و زنگ هشدار هنگام بسته شدن رخ می دهد. |
| DI5 | دزدگیر دیجیتال 5 | نه | وقتی باز می شود طبیعی است.و زنگ هشدار هنگام بسته شدن رخ می دهد. |
| DI6 | Genset on Alarm | نه | وقتی باز می شود طبیعی است.و زنگ هشدار هنگام بسته شدن رخ می دهد. |
| DI7 | آلارم DC SPD | NC | وقتی باز می شود طبیعی است.و زنگ هشدار هنگام بسته شدن رخ می دهد. |
خروجی رله زیر منوی منوی تنظیمات پارامتر است که عمدتاً برای اپراتور برای پیکربندی حالت عادی خروجی 8 رله در سیستم استفاده می شود.
تنظیم پارامتر خروجی رله جدول
| شماره دیجیتال | نام دیجیتال | کد هشدار | شرح |
| DO1 | خروجی رله 1 | NC | در حالت عادی بسته می شود، هنگامی که زنگ هشدار مربوطه رخ می دهد، باز می شود. |
| DO2 | خروجی رله 2 | NC | در حالت عادی بسته می شود، هنگامی که زنگ هشدار مربوطه رخ می دهد، باز می شود. |
| DO3 | خروجی رله 3 | NC | در حالت عادی بسته می شود، وقتی زنگ هشدار مربوطه رخ می دهد، باز می شود. |
| DO4 | خروجی رله 4 | NC | در حالت عادی بسته می شود، هنگامی که زنگ هشدار مربوطه رخ می دهد، باز می شود. |
| DO5 | خروجی رله 5 | NC | در حالت عادی بسته می شود، هنگامی که زنگ هشدار مربوطه رخ می دهد، باز می شود. |
| DO6 | خروجی رله 6 | NC | در حالت عادی بسته می شود، هنگامی که زنگ هشدار مربوطه رخ می دهد، باز می شود. |
| DO7 | خروجی رله 7 | NC | در حالت عادی بسته می شود، هنگامی که زنگ هشدار مربوطه رخ می دهد، باز می شود. |
علاوه بر این، این محصول 6 پورت دیگر را نیز ارائه می دهد.
جدول سایر تنظیمات پارامتر ورودی
| نام پارامتر | توضیحات تنظیم |
| BTEMP 1 | حسگر باتری 1 پورت |
| BTEMP 2 | حسگر باتری 2 پورت |
| ENV_TEMP | پورت سنسور محیطی |
| 12 ولت +/- | منبع تغذیه 12 ولت ارائه شده است |
| RS485 | پورت RS485، رابط رزرو شده، بدون تعریف پروتکل |
| نفت +/- | سنسور سطح روغن را وصل کنید |
روش های سیم کشی:
Ø عایق کابل را با انبر سیم کشی جدا کنید.طول نوردهی هسته کابل نباید کمتر از 10 میلی متر باشد.
Ø دکمه بالای ترمینال را با پیچ گوشتی فشار دهید، کابل را وارد کنید، پیچ گوشتی را رها کنید و اتصال کابل را کامل کنید.
Ø با دسته به آرامی کابل ها را بکشید تا مطمئن شوید که کابل نمی افتد.
8. نصب Subrack
همانطور که در شکل زیر نشان داده شده است، ساب رک را روی قفسه 19 اینچی نصب کنید.
Ø مرحله 1، دوشاخه را از بسته بندی خارج کنید.
Ø مرحله 2، دوشاخه را به قفسه 19 اینچی فشار دهید
Ø مرحله 3، پیچ ثابت را نصب کنید (اگر سوراخ نصب گوش قاب پلاگین با موقعیت مهره شناور قاب مطابقت ندارد، باید مطابق با نصب واقعی تنظیم شود).
ماژول Rectifier را نصب کنید
Ø مرحله 1، ماژول را از بسته خارج کنید.
Ø مرحله 2، دسته ماژول را روی پانل جلویی نگه دارید و ماژول را روی شکاف قرار دهید.
Ø مرحله 3، ماژول را به آرامی به پانل جلوی ماژول فشار دهید و با برق آن را بشویید
تابلو توزیع
Ø مرحله 4، پیچ ثابت روی پانل ماژول را ببندید تا ماژول جدا نشود.
9. بسته بندی و حمل و نقل
بسته بندی استفاده از محفظه چوبی بخور رایگان که برای صادرات مناسب است.این بسته ضد رطوبت، ضد ضربه و محکم است تا حمل و نقل ایمن را تضمین کند.
