سیستم برق اصلاح کننده ظرفیت 18 کیلو وات با توزیع برق و عملکرد مانیتور باتری
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ESTEL |
| گواهی: | ISO9001, CE, 3C, FCC, TLC, IP55 |
| شماره مدل: | ET48300-005 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 20-30 روز کاری |
| شرایط پرداخت: | T/T، وسترن یونیون، پی پال |
| قابلیت ارائه: | 8000 مجموعه در ماه |
|
اطلاعات تکمیلی |
|||
| DC حداکثر ظرفیت: | 18 کیلووات | حالت نصب: | بر روی قفسه 19 اینچی تعبیه شده در کابینت نصب شده است |
|---|---|---|---|
| ماژول یکسو کننده: | ۳۰۰۰ وات | ولتاژ ورودی AC: | تک فاز 220VAC |
| ولتاژ خروجی: | -43~-58VDC، مقدار امتیاز: -53.5VDC | سطح حفاظت: | IP20 |
| برجسته کردن: | سیستم برق اصلاح کننده با مانیتور باتری,سیستم برق اصلاح کننده با توزیع قدرت,سیستم برق اصلاح کننده ظرفیت 18kW,Rectifier Power System With Power Distribution,18kW Capacity Rectifier Power System |
||
توضیحات محصول
سیستم برق اصلاح کننده ظرفیت 18 کیلو وات با توزیع برق و عملکرد مانیتور باتری
سیستم برق اصلاح کننده ظرفیت 18 کیلو وات با توزیع برق و عملکرد مانیتور باتری

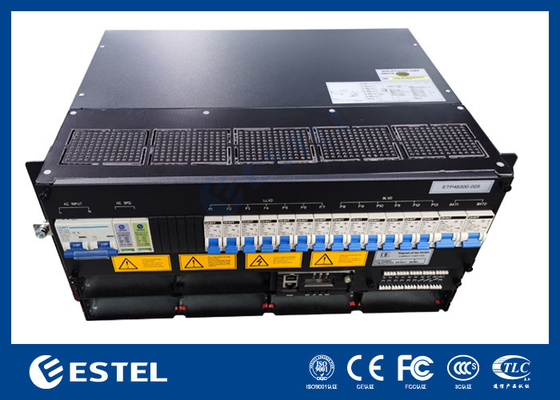

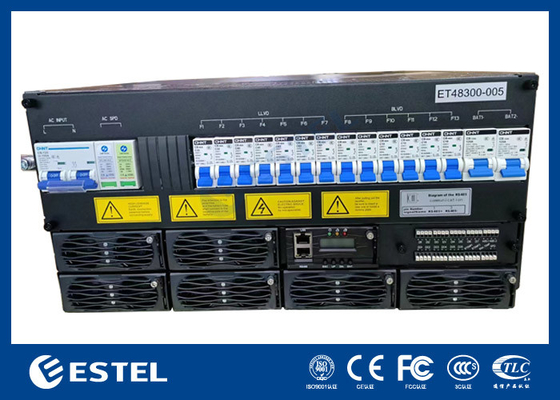

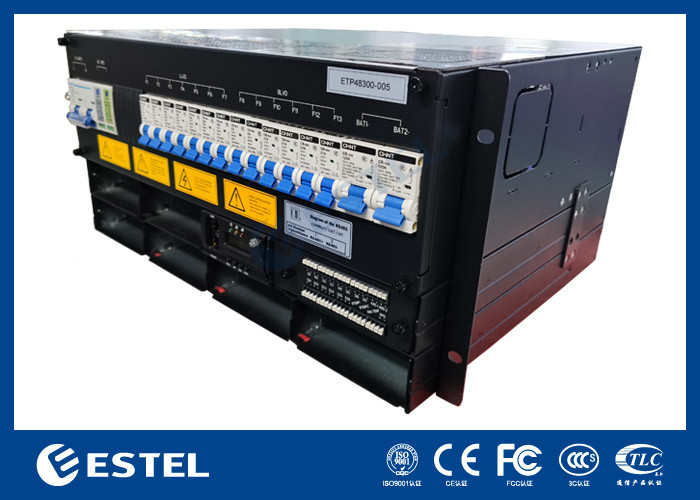

ET48300-005 منبع برق فرعی با ارتفاع 5U طراحی فشرده برای پاسخگویی به نیازهای کاربردی حیاتی انتقال فیبر و مایکروویو،
دستگاه دسترسی، سوئیچ. حداکثر قدرت سیستم 300A، با AC / باتری / بار MCBs است.
کابل ها به سمت جلو با MCB و بسبار وصل میشن
> عرض استاندارد 19 اینچ که دارای مزیت استفاده گسترده است
> 5U ارتفاع طراحی جمع و جور، فضای و هزینه نصب می تواند صرفه جویی شود
> عملکرد جلو و دسترسی به کابل، نگهداری خوب و ایمن
> مدیریت باتری کامل، طول عمر باتری را افزایش می دهد و پورت های ارتباطی مختلف را فراهم می کند،
RS485، پورت اینترنت، تماس های خشک و غیره که امکان شبکه سازی انعطاف پذیر و نظارت از راه دور را فراهم می کند
> اصلاح کننده و کنترل کننده گرم قابل وصل کردن، آسان و سریع در راه آهن نگهداری
> محدوده ولتاژ ورودی گسترده ((85-300Vac) شبکه برق قابل سازگاری است
ET48300-005 شامل واحد توزیع، ماژول اصلاح کننده، ماژول تبدیل، ماژول نظارت است.
پیکربندی اختیاری است، به عنوان جدول زیر:
| پیکربندی | ماژول اصلاح کننده | یادآوری |
| استاندارد | GB 4943 | برای جزئیات، لطفاً به مشخصات ماژول مراجعه کنید. |
| استاندارد | IEC/EN 62368-1 | |
| استاندارد | EN 55032 کلاس A،GR1089 شماره 4 ،R3-10,R3-11,R3-12 کلاس B توسط آمریکای شمالی گواهی شده است | |
| استاندارد | EN300386، CLASSA |
سیستم برق اصلاح کننده ظرفیت 18 کیلو وات با توزیع برق و عملکرد مانیتور باتری
پیکربندی سیستم
دو روش عملیاتی:
(1) ورودی AC: ماژول اصلاح کننده راه اندازی پس از روشن شدن AC، خروجی -48Vdc، همزمان باتری را شارژ کنید و ماژول تبدیل را تغذیه کنید، خروجی ماژول تبدیل 220Vac است.
در شرایط عادی، پارامترهای ماژول اصلاح کننده و واحد توزیع تحت کنترل ماژول نظارت هستند و مطابق با پارامترهای پیش تنظیم شده یا دستورات کاربر کار می کنند.اگر خطای برق AC باشد، باتری به سیستم قدرت خواهد داد، و ادامه به خروجی - 48 VDC و 220 vac، با تخلیه باتری، ولتاژ باتری شروع به کاهش، زمانی که ولتاژ کمتر از 43 است.2V + / - 0.5 ولت، ماژول نظارت سیگنال کم ولتاژ باتری را ارسال می کند و خروجی بار را مستقیماً خاموش می کند، پس از آن سیستم برق کار را متوقف می کند.سيستم دوباره به طور معمول کار ميکنه. (همه داده های نظارت بالا مقادیر پیش فرض سیستم هستند و می توانند توسط کاربر تنظیم شوند)
(2) -48V ورودی: هیچ جریان AC یا هیچ AC متصل می شود، دسترسی به برق خارجی -48V به پورت بار -48V، نظارت بر راه اندازی و ماژول تبدیل، 220Vac خروجی.
عملکرد تعویض درجه حرارت به طور پیش فرض روشن است که در صورت لزوم می تواند توسط فرمان کاربر فعال یا غیرفعال شود. دمای کار ≥55°C،قدرت خروجی منبع برق به صورت خطی کاهش می یابد (@65°C، قدرت خروجی 1300W خواهد بود).
مشخصات
| نوع | ET48300-005 | |
| سیستم | ابعاد | 482.0 ((W) * 350.0 ((D) * 5U ((H) |
| وزن | ≤25kg ((بدون اصلاح کننده) | |
| حالت خنک کننده | خنک سازی طبیعی | |
| حالت نصب | روي يه دکمه 19 اينچي داخل کابينت نصب شده | |
| حالت کابل کشی | از ورودی و خروجی | |
| حالت نگهداری | نگهداری جلو، تغییر درجه ماژول پشتیبانی | |
| سطح حفاظت | IP20 | |
| توزیع AC | حالت ورودی | 220VAC تک فاز |
| ظرفیت ورودی | 1×100A/2P | |
| فرکانس ورودی | ۴۵ تا ۶۵ هرتز، ارزش نامی: ۵۰ هرتز/۶۰ هرتز | |
| ACSPD | 20kA/40kA،8/20μs | |
| توزیع DC | ولتاژ خروجی | -43~-58VDC، ارزش نامی:-53.5VDC |
| حداکثر ظرفیت | ۱۸ کیلووات | |
| دستگاه های قطع کننده باتری | 2×125A/1P | |
| دستگاه های شکستن بار | LLVD:32A/1P×2+40A/1P×2+63A/1P×3 | |
| BLVD:6A/1P×2+10A/1P×2+16A/1P×2 | ||
| DCSPD | 10kA/،8/20μs | |
| اصلاح کننده | ولتاژ ورودی | 85VAC 300VAC، نامشخص 220VAC |
| کارایی | >96% | |
| قدرت نامی | 3000W ((176~300VAC) | |
| دمای کار | -40°C~+75°C ((تولید کامل کمتر از 50°C) | |
| ابعاد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| وزن | ≤2kg | |
| حالت خنک کننده | خنک سازی اجباری | |
| فاکتور قدرت | ≥0.99 | |
| THD | ≤5٪ | |
| کنترل کننده | ورودی سیگنال | 4AI ((3Batterytemp.,1ambienttemp),7DI ((SPD,6commonDI) |
| خروجی آلارم | 6 تماس خشک | |
| ارتباط بندر | RS485،SNMP | |
| حالت نمایش | صفحه LCD | |
| محیط زیست | کار کردن | -40°C~+75°C ((تولید کامل کمتر از 50°C) |
| دما | ||
| دمای ذخیره سازی | -40°C~+70°C | |
| رطوبت عملیاتی | ۵٪ تا ۹۵٪ ((غیر فشرده سازی) | |
| ارتفاع | 0~3000m ((اگر ارتفاع در محدوده 2000m تا 3000m باشد، حداکثر عملکرد | |
| دما با 1 درجه کاهش می یابد و ارتفاع با 200 متر افزایش می یابد. |
||
درخواست
(1) دسترسی به ادغام
(2) سیستم توزیع و گسترش داخلی
(3) ایستگاه تلفن همراه و سیستم پوشش تمدید
(4) WLAN
(5) ایستگاه زمینی ارتباطات ماهواره ای و ایستگاه ارتباطات مایکروویو
(6) اتاق توزیع جریان ضعیف
(7) سایر سیستم های برق بدون وقفه AC/DC
ویژگی ها
(1) دو خروجی:-48Vdc، 220Vac
(2) دو ورودی:-48Vdc، 220Vac
(3) استفاده از فن آوری جبران فاکتور قدرت فعال، فاکتور قدرت > 099
(4) محدوده کار گسترده ولتاژ ورودی AC: 90 ~ 280Vac
(5) طیف گسترده ای از دماهای عملیاتی:-5°C ~ + 55°C
(6) تکنولوژی سوئیچ انجام شده،
(7) مدیریت کامل باتری طول عمر باتری را افزایش می دهد: مدیریت شارژ / تخلیه ، جبران دمای باتری ، حفاظت از ولتاژ پایین.
(8) قابل تعویض گرم
(9) حفاظت از ولتاژ ورودی بالا/کم
(10) محافظت از ولتاژ بالا، محافظت از جریان بالا، محافظت از مدار کوتاه
(11) جاسازی شده / دیوار نصب شده
(12) رابط ارتباطی RS485، RS232
