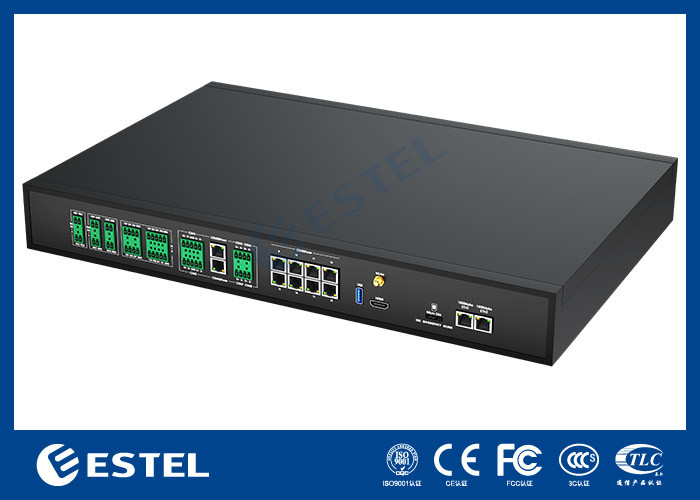

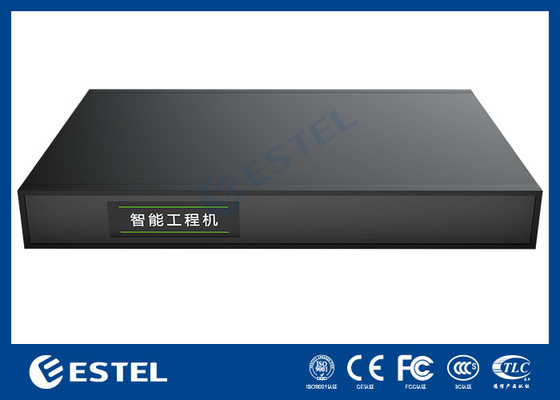

واحد نظارت هوشمند EMU با پشتیبانی از MODBUS RTU/TCP
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ESTEL |
| گواهی: | ISO |
| شماره مدل: | FSU1000 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Depending on order quantity |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 15 تا 20 روز کاری |
| شرایط پرداخت: | L/C، T/T، Paypal |
| قابلیت ارائه: | 2000 مجموعه در ماه |
|
اطلاعات تکمیلی |
|||
| Operating system: | Linux | Produt height: | 1 U |
|---|---|---|---|
| Systems support: | SNMP, MODBUS RTU/TCP, and B interfaces | Web remote access: | B/S architecture |
| منبع برق: | VAC220/240; VAC220/240; VDC336/ DC 48V VDC336/DC 48V | Weight: | 2.0 kg |
| برجسته کردن: | واحد نظارت هوشمند TCP EMU,واحد نظارت هوشمند سیستم عامل لینوکس,واحد نظارت هوشمند EMU با MODBUS,Linux OS EMU Intelligent Monitoring Unit,EMU Intelligent Monitoring Unit with MODBUS |
||
توضیحات محصول
سیستم عامل لینوکس واحد نظارت هوشمند ادغام پورت های مختلف EMU
سیستم عامل لینوکس واحد نظارت هوشمند یکپارچه کردن پورت های مختلف EMU Product Overview
- واحد نظارت و جمع آوری هوشمند، ارتفاع 1U، سیستم لینوکس، نرم افزار نظارت داخلی، می تواند به UPS، تهویه مطبوع، کابینت توزیع، درجه حرارت و رطوبت، آب،تجهیزات محیط دود و سایر محیط های جامع قدرت;
- نرم افزار برای معماری B/S، دسترسی از راه دور به وب
- این سیستم رابط های استاندارد SNMP، MODBUS RTU/TCP و B را برای ادغام سیستم های نظارت لایه بالا یا سیستم های شخص ثالث فراهم می کند.
ویژگی های سخت افزاری:
1) یک کابینت استاندارد 19 اینچ اندازه نصب با بدن فلزی
2) پردازنده صنعتی جاسازی شده، حافظه ARM cortex A35 512M، فضای ذخیره سازی 16G، پشتیبانی از 5،000 نقطه دسترسی و 50 میلیون رکورد ذخیره سازی.

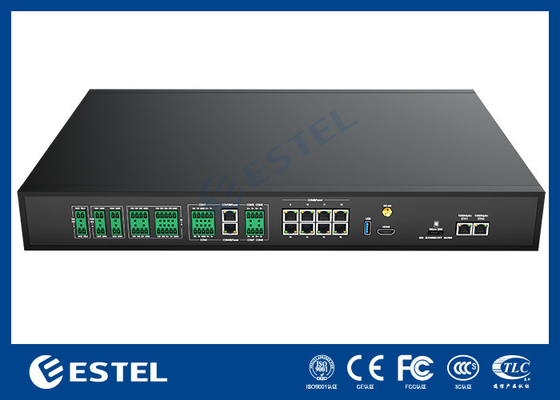

3) ادغام هشت پورت RS485، نه پورت DI، چهار پورت DO، یک پورت USB و یک پورت 100 Mbit / S Ethernet.
4) پشتیبانی از مودم 3G/4G / گسترش WiFi.
5) میزبان استاندارد 5 گروه خروجی خارجی 12 ولت را فراهم می کند، حداکثر قدرت خروجی کل ماشین 15 ولت است، برای پاسخگویی به نیازهای منبع برق سنسور.
ویژگی های نرم افزار:
1) سیستم عامل لینوکس، منبع باز، امن و قابل اعتماد.
2) مجهز به نرم افزار نظارت FSU، رابط کاربری بدیهی، کار آسان، نرم افزار داخلی، نیازی به نصب نیست
3) این نرم افزار می تواند دستگاه های شی را در زمان واقعی نظارت کند، عملیات کنترل را پشتیبانی کند و داده های تاریخی و سوابق هشدار را جستجو کند.
4) معماری B / S، دسترسی از راه دور مستقیم به وب، نیازی به نصب یک مشتری نیست.
5) پشتیبانی از پیکربندی آنلاین، نیازی به استفاده از ابزارهای پیکربندی اضافی، آسان برای اشکال زدایی در سایت.
لیست پارامترها
نمودار 1-1 پارامتر در هواپیما
| سیستم عامل پردازنده | ARMCortex-A35 |
| ظرفیت ذخیره سازی داخلی (DDR) | رم 512M |
| ذخیره سازی FLASH | 16G EMMC |
| سیستم عامل | لینوکس |
شکل 1-2 پارامتر پورت
|

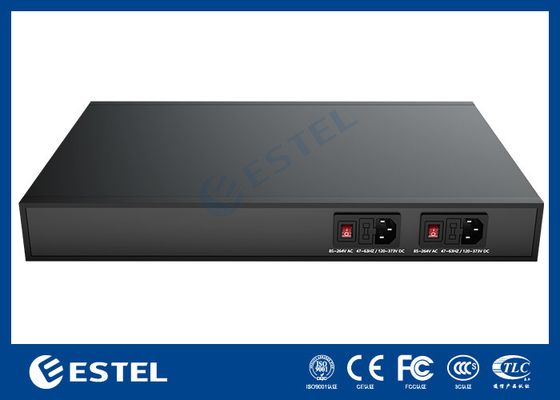

قدرت ورودی (اختیاری) |
1) منبع برق واحد VAC220/240؛ VDC336 2) DC 48V |
| 4 بندر DO | خروجی استاندارد DO به طور معمول بر روی سیگنال NC |
| ۹ پورت DI | ارائه 8 ورودی DI جهانی (خشک یا مرطوب) برای اتصال به سنسورهای دود، سنسورهای وضعیت درب و سنسورهای مادون قرمز؛ 1 ورودی DI اختصاصی (روندهای دسترسی به آب) |
|
پورت سریال 8 کانال 485
|
پشتیبانی از حالت ارتباطات RS485, نرخ baud 1200bps, 2400bps, 4800bps, 9600bps, 19200bps اختیاری است. طول کلمه 5-8 بیت است; حالت تأیید می تواند None, Odd, Even, Mark, or Space باشد.بیت توقف 1 یا 2 بیت است. |
| 1 پورت USB | 1 پورت USB نوع A، استاندارد 2.0 (سرعت کامل: 12Mbits / s) ؛ دسترسی به تصاویر دوربین USB، پشتیبانی از درایوهای فلش USB استاندارد و صفحه کلید و ماوس |
| 1 پورت عیب یابی | USB نوع C |
| LAN1Port | 10/100M، نیمه/کامل دوگانه سازگاری، با عملکرد متقاطع خودکار کابل شبکه |
شکل 1-3 پارامتر محیط زیست
| ماده | پارامتر |
| محل کار | در داخل |
| دمای کار | 0°C+50°C |
| رطوبت نسبی | 20٪ ٪ 85٪، بدون فشرده سازی |
| فشار بارومتریک | ۷۰kPa ۰۶kPa |
| دمای ذخیره سازی | -40°C+70°C |
| خنک کننده | خنک سازی طبیعی |
| وزن | 2.0 کیلوگرم |
| سایر محصولات | گرد و غبار با استانداردهای داخلی GR-63 مطابقت دارد. هیچ گاز خوردنی، گاز قابل احتراق، مه نفت، بخار آب، قطره یا نمک، و غیره |
شکل 1-4 پارامتر استاندارد حفاظت
| ماده | استاندارد |
| حفاظت الکترواستاتیک | درجه EN61000-4-2,3، تخلیه تماس/هوا؛6KV/8KV |
| مقاومت در برابر افزایش | EN61000-4-5,3 درجه، 4KV/2KV@8/20us&2Ω |
شکل 1-5 پارامتر حفاظت از صاعقه
| بندر آزمایش | پورت IO | پورت سریال، پورت اترنت | پورت برق |
| جریان شتاب 8/20us، مثبت و منفی 5 بار هر | حالت دیفرانسیل 5kA | حالت دیفرانسیل 5kA | حالت دیفرانسیل 5kA |
| حالت معمول 5kA | حالت معمول 5kA | حالت معمول 5kA |
شکل 1-6 پارامترهای بسته بندی
| ماده | پارامتر |
| اندازه بسته بندی | L440mm*W200mm*H44mm |
| لیست بسته بندی |
دستگاه اصلی *1 پیچ های نصب و گوش های آویزان *1 راهنمای کاربر *1 گزارش آزمایش *1 کابل برق *1 گواهی *1 کیسه پلاستیکی و فوم *1 |
