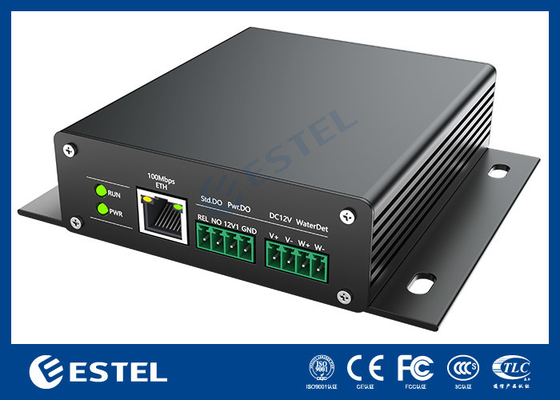

4G/ WIFI واحد نظارت از راه دور محیط زیست پشتیبانی از سیستم نظارت امنیتی RS485
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ESTEL |
| گواهی: | ISO |
| شماره مدل: | FSU1000 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Depending on order quantity |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 15 تا 20 روز کاری |
| شرایط پرداخت: | L/C، T/T، Paypal |
| قابلیت ارائه: | 2000 مجموعه در ماه |
|
اطلاعات تکمیلی |
|||
| منبع تغذیه کار: | ورودی 12VDC | پروتکل: | Modbus-TCP، SNMP، پورت حامل B |
|---|---|---|---|
| گزارش هشدار و داده های تاریخی: | آلارم ها را برای تجزیه و تحلیل ضبط کنید | ابعاد: | 120 * 104 * 28 میلی متر |
| حالت ارتباط: | ارتباط بلادرنگ RS232 یا شبکه باس RS485 | درجه IP: | IP20 |
| برجسته کردن: | واحد نظارت از راه دور محیط زیست 4G,واحد نظارت از راه دور بر محیط زیست,سیستم نظارت امنیتی RS485,WIFI Remote Environmental Monitoring Unit,RS485 Security Monitoring System |
||
توضیحات محصول
4G/ WIFI محیط نظارت از راه دور / پشتیبانی از سیستم نظارت امنیتی RS485
محیط نظارت از راه دور 4G / WIFI / معرفی سیستم نظارت امنیتی

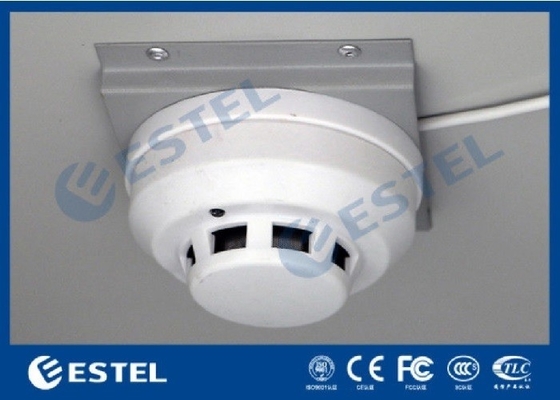

محیط نظارت از راه دور 4G / WIFI / سیستم نظارت امنیتی می تواند وضعیت سنسورهای محلی را جمع آوری کند (مانند سنسور دود ، سنسور درب ، نشت آب ، مادون قرمز و غیره) ،درجه حرارت و رطوبت هوشمند، تهویه مطبوع، توزیع برق و سایر داده های زمان واقعی،
پشتیبانی استاندارد از انتقال داده های 100Mbps Ethernet.
نسخه پیکربندی بالا می تواند WIFI یا 4G اختیاری و سایر اشکال انتقال داده باشد، با کاربرد گسترده، ایمنی و قابلیت اطمینان، ویژگی های ثبات قوی.
محیط نظارت از راه دور 4G / WIFI / برنامه های کاربردی سیستم نظارت امنیتی
محصولات این سری به طور گسترده ای در سیستم تهویه مطبوع، کاربردهای صرفه جویی در انرژی، جمع آوری داده ها، تبدیل پروتکل، توزیع برق و سایر صنایع استفاده می شود.
- انتقال داده: آن را با 4 انتقال داده جهانی مجهز است، که می تواند دسترسی به
- کنترل روشن شدن و خاموش شدن: یک سوئیچ به عنوان یک کنترل کلی و دیگری با یک قدرت تنظیم شده است
- انتقال داده: اتصال به کنترل کننده دستگاه محلی از طریق رابط RS485 یا رابط RS232
- از ماشین های چند بیت پشتیبانی می کند: تمام پورت های سریال ماژول می توانند به طور مستقل در چندین
- تنوع پورت سریال پروتکل: از انتقال پروتکل پشتیبانی می کند و می تواند پورت سریال (مرکز،
- سفارشی: اندازه کوچک و اندازه می تواند با توجه به نیاز سفارشی، رابط ترمینال، حفاظت
اطلاعات محصول
نشان دادن مدل
| مدل | DI*4 | DO*2 | نشت*1 | RS485 | RS232 | رابط شبکه | 4G |
| FSU Mini-A | √ | × | √ | 1 | × | 1 | × |
| FSU Mini-B | √ | √ | √ | 2 | 1 | 1 | × |
| FSU Mini-C | √ | √ | √ | 2 | 1 | 1 | √ |

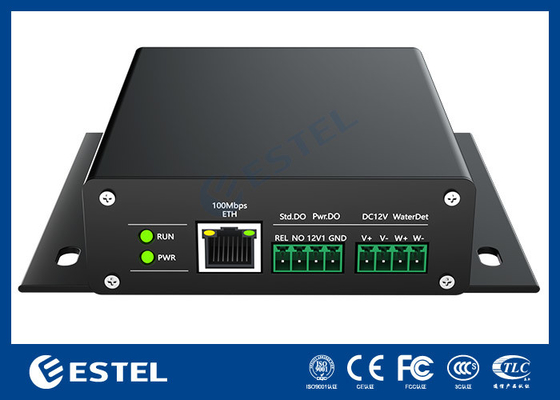

تعریف جزئیات رابط
| رابط | شناسایی | توضیحات |
| منبع برق | V+(DC12V) | ورودی منبع برق مثبت، محدوده ورودی ولتاژ 6-18V |
| منبع برق | V- ((DC12V) | الکترود منفی ورودی قدرت |
| تشخیص نشت آب | W+ | اتصال یکی از کابل های تشخیص به طناب غوطه ور شدن در آب یا تبلت |
| تشخیص نشت آب | .... | اتصال کابل دیگر. ورق آب غوطه ور و آب غوطه ور کابل پشتیبانی چندین اتصال موازی |
| رابط کابل | 100Mbps ETH | ورودی کابل شبکه |
| قدرت خروجی | 12 ولت |
قدرت خروجی منبع انرژی سنسور خارجی مثبت است. ظرفیت خروجی توسط آداپتور تعیین می شود |
| قدرت خروجی | GND |
یک منبع برق خارجی سنسور، منبع برق خروجی زمین سیگنال سوئیچینگ ورودی فعال |
| خروجی DI | DI1-DI4 |
قطب ورودی سوئیچ، تماس منفعل 12 ولت و DI، تماس فعال DI و GND را به هم متصل می کند |
| تولید DO | REL | قطعات خروجی رله ی مشترک |
| تولید DO | NO1 | خروجی از رله سوئیچینگ همیشه باز است |
| تولید DO | 12V1 | منبع برق کنترل شده مثبت است |
| تولید DO | GND | منبع برق قابل کنترل منفی |

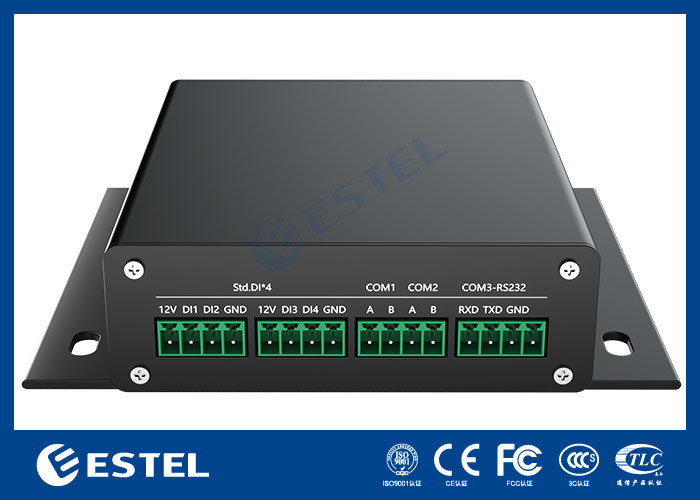

| پورت سریال | COM1-A | پورت سریال 1RS485 دیفرانسیل فرستادن و دریافت در یک جهت |
| پورت سریال | COM1-B | پورت سریال 1RS485 ترمینال فرقی فرستنده و گیرنده عقب |
| پورت سریال | COM2-A | پورت سریال 2RS485 به طور متفاوت در یک جهت ارسال و دریافت می کند |
| پورت سریال | COM2-B | پورت سریال 2RS485 فرقی فرستنده و گیرنده عقب |
| پورت سریال | COM3-RXD | پورت سریال 3RS232 انتهای گیرنده به انتهای فرستنده دستگاه دیگر متصل می شود |
| پورت سریال | COM3-TXD | پورت سریال 3RS232 پایان فرستنده به پایان گیرنده دستگاه دیگر متصل می شود |
| پورت سریال | COM3-GND | پورت سریال 3RS232 سیگنال زمین به زمین RS232 دستگاه دیگر متصل می شود |
نور شاخص
| رابط | شناسایی | توضیحات |
| قدرت هدایت شده | PWR | حالت منبع برق را نشان می دهد. پس از قدرت روشن شده است، آن را به طور مداوم در |
| لود عملیاتی | اجرا | شاخص وضعیت اجرا را نشان می دهد. شاخص بعد از سیستم و نرم افزار به طور معمول در فواصل 1s در حال اجرا می شود |
| رابط شبکه LED | ETH | شاخص های پورت شبکه سمت چپ و راست وضعیت اتصال و وضعیت ارسال و دریافت داده ها را نشان می دهند. |
| ماده | پارامتر |
| ولتاژ ورودی | 12V ± 50% (6-18V) ، با محافظت از اتصال کوتاه ورودی، ولتاژ بیش از حد باعث آسیب به صفحه اصلی می شود |
| کل مصرف برق | مصرف برق حالت آماده کمتر از 1W، جریان آماده کمتر از 0.1A ((12V ورودی) |
| ظرفیت تامین برق | تمام منبع برق خارجی میزبان بیش از 12W، یعنی 12V1A نیست. ممکن است توسط آداپتور قدرت محدود شود. |
| نرخ سری | حداکثر سرعت باود بیش از 115200 BPS است |
| دمای کار | -5 ~ 55°C، (درجه حرارت ذخیره سازی -40 ~ 70°C) |
| رطوبت کاری | 10 ~ 95%، (رطوبت ذخیره سازی 10 ~ 90%) |
| ابعاد | 120 * 104 * 28mm |
| درجه IP | IP20 |
نصب
