کابينت مخابراتي خارجي دو درب با PDU / سینی باتری / تهویه مطبوع
جزئیات محصول:
| محل منبع: | شينزين، چين |
| نام تجاری: | ESTEL |
| گواهی: | IP55 |
| شماره مدل: | ET7387115A-20U |
پرداخت:
| مقدار حداقل تعداد سفارش: | ۱ درصد |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | کیف چوبی با پالت |
| زمان تحویل: | 35 روز |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 2000 |
|
اطلاعات تکمیلی |
|||
| فضای داخلی: | رک 19 اینچی 20U | مواد: | فولاد گالوانیزه |
|---|---|---|---|
| نصب: | کف نصب شده | خنک کننده: | تهویه کننده هوا |
| درها: | درب جلو و درب عقب | عایق بندی: | PEF 20mm |
| برجسته کردن: | کابینت مخابراتی در فضای باز با سینی باتری,کابینت مخابراتی بیرونی دو درب,کابينت مخابراتي در فضای باز با PDU,Dual-Doors Outdoor Telecom Cabinet,Outdoor Telecom Cabinet With PDU |
||
توضیحات محصول
دو درب با تهویه مطبوع کابینت مخابرات بیرونی با PDU و سینی باتری
1. کابينت مخابراتي دريايي با تهويه هوا
1.1 دو درب با تهویه مطبوع مواد کابینت مخابراتی بیرونی
کابينت از فولاد گالوانيزه ساخته شده، ديوار دوگانه، ضخامت: 1.2mm، با 20mm PEF.
1.2 ساختار کابینت مخابراتی بیرونی دو درب با تهویه مطبوع
کابینت شامل 19 ′′ ریل برای نصب تجهیزات است.
1.3 درب و قفل کابینت
کابينت شامل يک در جلوي است، کاملاً يک در.
در کابينت از ساختار جاسازی شده استفاده می کنه.
زاویه باز شدن درب تا 110 درجه است و دستگاه محدودیت درب می تواند زاویه باز شدن را محدود کند. قفل ضد سرقت سه نقطه ای است که قفل را پشتیبانی می کند. شامل کلید برای باز کردن درب است.
2. کابینت مخابراتی بیرونی دو درب با تهویه مطبوع پارامتر فنی
| پیکربندی | ماده | پارامتر فنی | |||
| کابینت | مدل | ET7387115A-20U | |||
| سطح حفاظت | IP55 | ||||
| ابعاد بیرونی | H1150mm × W725mm × D870mm | ||||
| ابعاد داخلی | 19 اينچ 20 يو | ||||
| مواد |
فولاد گالوانیزه، ضخامت 1.2 میلی متر، یک دیوار ضخامت قطعات ناقل: 2.0mm |
||||
| عایق بندی | 20mm PEF | ||||
| پوشش | پوشش پودری پلی استر | ||||
| رنگ | RAL7035 | ||||
| قفل کن | سیستم قفل سه نقطه ای ضد سرقت | ||||
| پیچ و تاب | پیچ داخلی | ||||
| گزینه های نصب | نصب روی کف | ||||
| راه اندازی کابل | کابل داخل و خارج از پایین کابینت | ||||
| نگهداری | يه در جلوي، يه در پشت | ||||
| خنک کننده | اختیاری | دستگاه تهویه مطبوع | تهویه مطبوع DC | مبادله گرما |
مستقیم تهویه |
| ظرفیت خنک کننده | 1500 وات | 1500 وات | 80W/K | 180CFM | |
| ولتاژ ورودی | 220VAC 50HZ | 48VDC | 48VDC | 48VDC | |
| ارتباطات | RS485 | RS485 | RS485 | / | |
| واحد توزیع برق | ولتاژ | 200VAC240VAC ((اختیاری) | |||
| ورودی | شنایدرDPN 2*10A/1p (اختیاری) | ||||
| تولید | شنایدرDPN 2*16A/1P (اختیاری) | ||||
| سنسورها | حسگر درب، حسگر آب، حسگر دمای و رطوبت، حسگر دود | ||||
| واحد نظارت بر محیط زیست |
نصب 19 اینچ، ارتفاع 1U، ولتاژ ورودی 48VDC، پورت ارتباطی: SNMP ورودی ارزش سوئیچینگ غیرفعال 9 راه، ورودی ارزش سوئیچینگ فعال 6 راه، خروجی رله 6 راه. |
||||
| سایر محصولات | لامپ LED 48VDC برای روشنایی، سوئیچ LED | ||||
| محیط زیست | دمای کار | -40°C ~ +55°C (+ اشعه خورشیدی) | |||
| دمای ذخیره سازی | -40°C~+70°C | ||||
| رطوبت کاری | ۵٪ تا ۹۵٪ ((بدون فشرده سازی) | ||||
| ارتفاع کاری | 0 تا 4000 متر | ||||
3دو درب با تهویه مطبوع
3.1 کابینت ضد گرد و غبار، ضد آفتاب و ضد باران است که در محیط بیرون استفاده می شود.
3.2 خنک کننده کابینت از مبادله گرما 80W/K استفاده می کند.
3.3 از جمله یک لامپ ال ای دی روشنایی AV220V، نصب شده در بالای کابینت.
3.4 شامل دو سنسور در، یکی برای روشن کردن/ خاموش کردن لامپ ال ای دی استفاده می شود و دیگری برای آژیر باز کردن در استفاده می شود.
3.5 طرح کابینت منطقی است که دسترسی به کابل، تثبیت و زمین گذاری را تسهیل می کند. در پایین کابینت ورودی کابل وجود دارد.

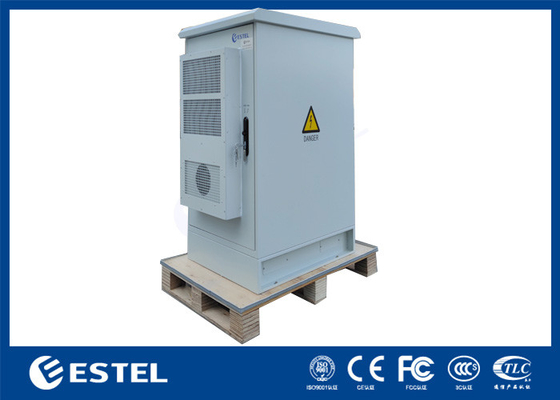

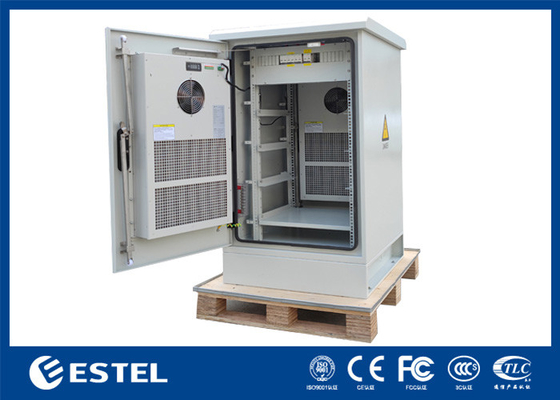

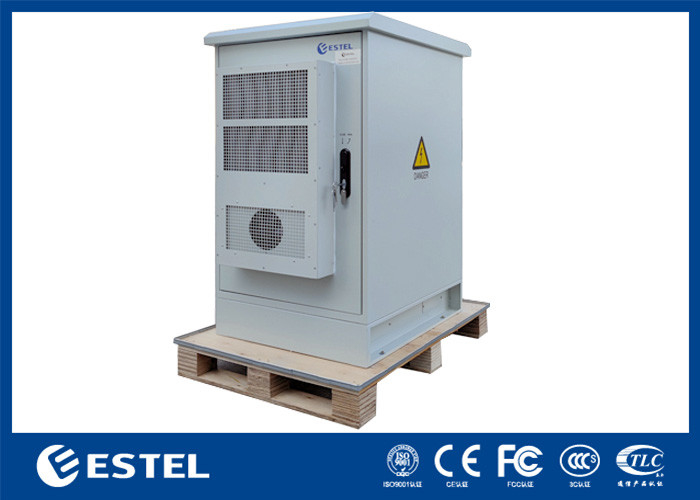

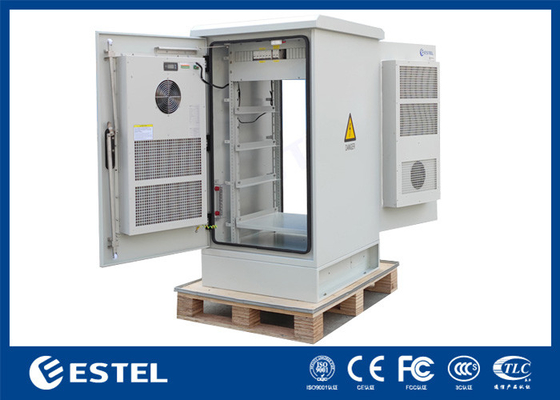

4.عکس کابینه:
5مشخصات فنی
(1) شرایط محیطی قابل استفاده:
- دمای کار: -40°C ~ + 75°C
- دمای نگهداری: -50°C ~ + 70°C
- دمای حمل: -50°C ~ + 70°C
- رطوبت نسبی (RH): 5٪ تا 99٪
- فشار هوا: 62kPa ~ 101kPa (مانند ارتفاع 0m ~ 5000m)
(2) مواد: فولاد گالوانیزه با کیفیت خوب
(3) درمان سطحی: رنگ پودری، پوشش بیرونی پلی استر خاکستری روشن RAL 7035
(4) حفاظت از نفوذ: IP55
(5) مقاومت در برابر شعله: مطابق با آزمون GB5169.7 A
(6) مقاومت عایق:مقاومت عایق بین دستگاه های زمین گیری و قسمت های بدن کابینت کمتر از 2 × 104M/500V ((DC) نیست.
(7) مقاومت در برابر ولتاژ:ولتاژ مقاومت بین دستگاه های زمین گیری و قسمت های بدن کابینت کمتر از 3000V ((DC) / 1 دقیقه نیست.
6لوازم جانبی
6.1 چراغ سرویس
چراغ سرویس برای دریافت نور اضافی در داخل کابینت استفاده می شود. چراغ سرویس 48VDC است که در بالای کابینت نصب شده است.
6.2 مبادله گرما
کابینت شامل یک مبادله گرما 80W / K است که بر روی درب کابینت نصب شده است.
7بسته بندی
بسته بندی های چوبی
